系統調整方法

2020-01-17 14:28:56

1.調整液壓系統的工作壓力 液壓系統安全閥壓力為二級控制,正常使用時的壓力由各多路換向閥上自帶的溢流閥控制在 12MPa 。注意:如果所有功能全部同時使用時, 79kW電動機只能承受 10.8MPa系統壓力,現在調定的壓力是各部分錯開高峰壓力點使用。 如果多次出現電機過載熱繼電器跳閘事件, 則請把壓力調整回 10.8MPa 。如需要升高壓力時,打開升壓閥,則壓力由各多路換向閥上自帶的溢流閥控制在 15~16MPa 。(1)調整先導換向閥上的安全閥壓力(圖 1-4 手動四聯換向閥及小手動二聯閥) : 1)把 10MPa的壓力表接到先導泵出口的測壓接頭上; 2 )把手柄搬到正常工作位,把先導換向閥的安全閥壓力調至 3.5MPa鎖緊; 3)拆下壓力表,蓋上接頭。

(2)在調整各多路換向閥的安全閥壓力前,先把調壓閥組的三個溢流閥全部擰緊至高壓力,再調多路換向閥壓力。(3)調整左行走換向閥上的安全閥和過載閥壓力; 1)把 25MPa的壓力表接到左行走換向閥的測壓接頭上; 2 )把左履帶卡死(或用油堵把相應管路堵死) ; 3 )把反鏟換向閥的安全閥和鏟斗的二只過載閥擰緊; 4 )把鏟斗收到底,把左行走換向閥的安全閥調至 16MPa后鎖緊,把兩只左行走過載閥擰松; 5)啟動左履帶前進, 輪流慢慢擰緊兩只左行走過載閥, 把對壓力有影響的那只過載閥調至 10MPa后擰緊,另一只再擰松一點; 6 )啟動左履帶后退,把另一只過載閥調至 10MPa后鎖緊; 7 )釋放左履帶(或把油堵拆下接通相應管路) ,拆下壓力表,蓋上接頭。(4)調整右行走和大臂回轉換向閥上的安全閥和過載閥壓力: 1 )把 25MPa的壓力表接到右行走換向閥的測壓接頭上; 2 )把右履帶卡死(或用油堵把相應管路堵死),反鏟換向閥的安全閥和鏟斗的二只過載閥保持?jǐn)Q緊狀態; 3 )把右行走和回轉臂的四只過載閥擰松; 4 )啟動右履帶前進,輪流慢慢擰緊兩只右行走過載閥, 把對壓力有影響的那只過載閥調至 10MPa后擰緊,另一只再擰松一點; 5 )啟動右履帶后退,把另一只過載閥調至 10MPa 后鎖緊; 6 )擰緊兩只回轉過載閥的安全閥,把回轉臂左轉到底,把右行走換向閥的安全閥調至16MPa后鎖緊,輪流慢慢擰松兩只回轉過載閥,把對壓力有影響的那只過載閥調至 15MPa后擰緊,另一只再擰松一點; 7)把回轉臂右轉到底,把另一只過載閥調至 15MPa后擰緊; 8 )釋放右履帶(或把油堵拆下接通相應管路) ,拆下壓力表,蓋上接頭。(5)調整反鏟換向閥上的安全閥和過載閥壓力: 1 )把 25MPa的壓力表接到液控三聯換向閥的測壓接頭上; 2 )把鏟斗收到底, 輪流慢慢擰松二只鏟斗過載閥,把那只對壓力有影響的過載閥壓力調至 15MPa后鎖緊; 3 )把鏟斗放到底,把另一只鏟斗過載閥壓力調至 15MPa后鎖緊; 4 )把小臂伸到底,輪流慢慢調節二只小臂過載閥,把那只對壓力有影響的過載閥壓力調至 15MPa后鎖緊; 5 )把小臂收到底,把另一只小臂過載閥壓力調至 15MPa后鎖緊; 6 )把大臂升到頂,輪流慢慢調節二只大臂過載閥, 把那只對壓力有影響的過載閥壓力調至 15MPa后鎖緊; 7 )把大臂降到底,把另一只大臂過載閥壓力調至 15MPa鎖緊; 8 )把鏟斗收到底,把反鏟換向閥的安全閥壓力調至 15MPa后鎖緊; 9)把液控三聯換向閥的安全閥壓力調至 12MPa ;拆下壓力表,蓋上接頭。(6)調整手動四聯換向閥上的安全閥壓力 1 )把 25MPa的壓力表接到手動四聯換向閥的測壓接頭上; 2 )把推板打開或收攏到底, 把手動四聯換向閥的安全閥壓力調至 15MPa ;分別把過載閥調整至 12MPa ;抬槽油缸舉升到底或降到底,分別把過載閥調整至 12MPa ;把輸送鏈卡死(或用油堵把相應管路堵死) ,分別把過載閥調整至 13MPa 。 3 )拆下壓力表,蓋上接頭。

2 .調整刮板鏈的松緊 刮板鏈太松,在排除卡鏈刮板鏈倒轉時容易崩斷鏈條或壓板螺釘,刮板鏈太緊則加速鏈條磨損且多消耗動力。正確的下垂量為10-20 毫米(正向運轉時在卸載點下部觀察) 。調整刮板鏈時,松開調整螺栓上的調整螺母,注意兩邊的調整量要基本相同, 待到鏈條的下垂量為 10-20 毫米后把調整螺母鎖緊。如果調整量不夠可以把鏈條拆除兩節。

3 .調整履帶的松緊 履帶太松,容易脫鏈,履帶太緊則加速鏈軌節磨損且多消耗動力。張緊履帶的方法為:拿出軟管接頭,從張緊油缸的方孔,用黃油槍

打入鋰基潤滑脂;放松履帶的方法為:擰下單向閥,放出潤滑脂。

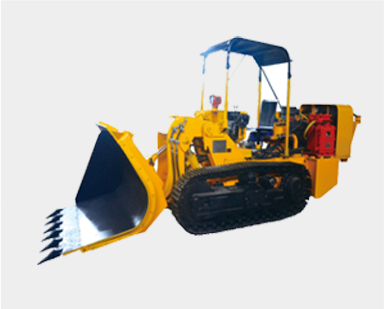

煤礦用挖掘式裝載機
煤礦用挖掘式裝載機
